一、概述

HSC型系列長袋低壓脈沖除塵器是具有*水平的高效袋式除塵設備,是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。長袋低壓脈沖除塵器系列以*的性能服務于冶金、電力、建材、礦石、水泥、化工、炭黑、瀝青混凝土攪拌、鍋爐等行業的空氣凈化和物料回收。

二、長袋低壓脈沖除塵器的工作機理

1、過濾原理：

含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰斗。含塵氣體通過灰斗后進入箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面。凈化后的氣體經濾袋口進入上箱體后，由出風口排出。

2、清灰原理：

隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。電磁脈沖閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢，電磁脈沖閥關閉，，該室又恢復正常過濾狀態。清灰各室依次進行，從*室清灰開始至下一次清灰開始為一個清灰周期。

3、粉塵收集：

經過濾和清灰工作被截離下來的粉塵均落入灰斗，經插板閥、氣控排塵閥，排出灰斗。再由輸送機集中運出。

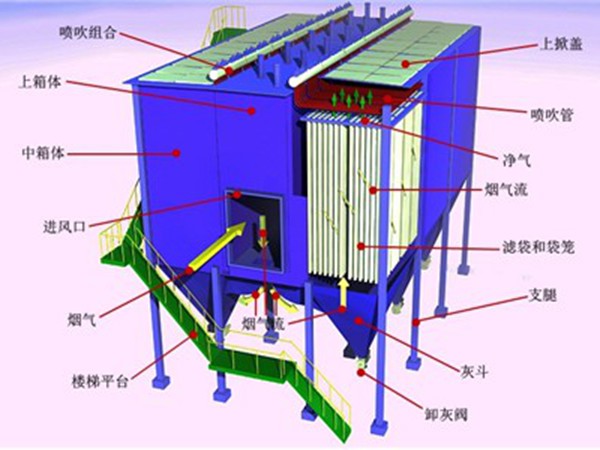

三、長袋低壓脈沖除塵器構造形式

1、型脈沖袋式除塵器為箱體結構，主要由桁架、灰斗、中部箱體、上部箱體、噴吹裝置、梯子及平臺、進出口風管、PLC控制系統八部分組成。

2、脈沖清灰采用PLC控制系統，時間取值。也可根據用戶要實現壓差控制。由PLC控制電磁脈沖閥，使用壓縮空氣清灰。控制方式為在線控制。

四、技術性能參數表

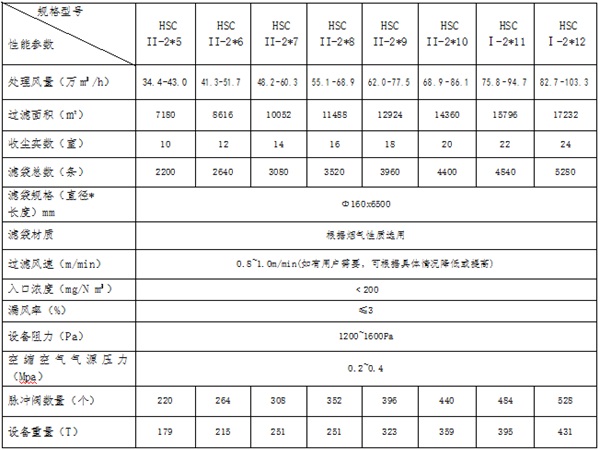

表1

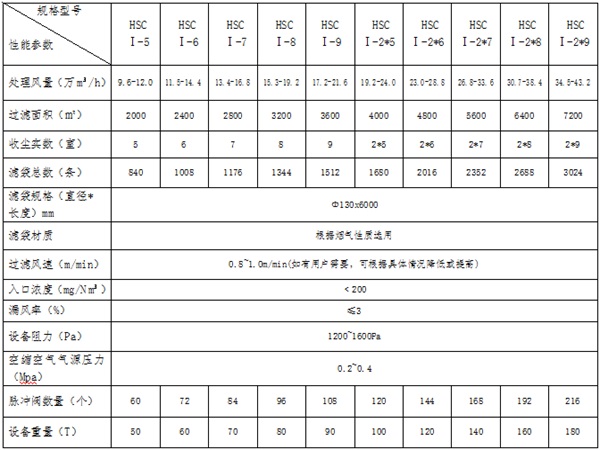

表2
